平板玻璃
（1）普通玻璃（Na2SiO3、CaSiO3、SiO2或Na2O·CaO·6SiO2）。
（2）石英玻璃（以纯净的石英为主要原料制成的玻璃，成分仅为SiO2）。
（3）钢化玻璃（与普通玻璃成分相同）。
（4）钾玻璃（K2O、CaO、SiO2）。
（5）硼酸盐玻璃（SiO2、B2O3）。
（6）有色玻璃在（普通玻璃制造过程中加入一些金属氧化物。Cu2O——红色；CuO——蓝绿色；CdO——浅黄色；Co2O3——蓝色；Ni2O3——墨绿色；MnO2——蓝紫色；胶体Au——红色；胶体Ag——黄色）。
（7）变色玻璃（用稀土元素的氧化物作为着色剂的高级有色玻璃）。
（8）光学玻璃（在普通的硼硅酸盐玻璃原料中加入少量对光敏感的物质，如AgCl、AgBr等，再加入极少量的敏化剂，如CuO等，使玻璃对光线变得更加敏感）。
（9）彩虹玻璃（在普通玻璃原料中加入大量氟化物、少量的敏化剂和溴化物制成）。
（10）防护玻璃（在普通玻璃制造过程加入适当辅助料，使其具有防止强光、强热或辐射线透过而保护人身安全的功能。如灰色——重铬酸盐，氧化铁吸收紫外线和部分可见光；蓝绿色——氧化镍、氧化亚铁吸收红外线和部分可见光；铅玻璃——氧化铅吸收X射线和r射线；暗蓝色——重铬酸盐、氧化亚铁、氧化铁吸收紫外线、红外线和大部分可见光；加入氧化镉和氧化硼吸收中子流。
（11）微晶玻璃（又叫结晶玻璃或玻璃陶瓷，是在普通玻璃中加入金、银、铜等晶核制成，代替不锈钢和宝石，作雷达罩和导弹头等）。
（12）玻璃纤维（由熔融玻璃拉成或吹成的直径为几微米至几千微米的纤维，成分与玻璃相同）
（13）玻璃丝（即长玻璃纤维）。
（14）玻璃钢（由环氧树脂与玻璃纤维复合而得到的强度类似钢材的增强塑料）。
（15）玻璃纸（用粘胶溶液制成的透明的纤维素薄膜）。
（16）水玻璃（Na2SiO3）的水溶液，因与普通玻璃中部分成分相同而得名）。
（17）金属玻璃（玻璃态金属，一般由熔融的金属迅速冷却而制得）。
（18）萤石（氟石）（无色透明的CaF2，用作光学仪器中的棱镜和透光镜）。
玻璃按生产工艺分类：
热熔玻璃、浮雕玻璃、锻打玻璃、晶彩玻璃、琉璃玻璃、夹丝玻璃、酒店制品、聚晶玻璃、玻璃马赛克、无影胶玻璃、夹层玻璃、钢化玻璃、中空玻璃、调光玻璃、发光玻璃等产品。
平板玻璃（图）
一、 普通平板玻璃详细介绍
1、 3--4厘玻璃， mm在日常中也称为厘或者个。我们所说的3厘玻璃，就是指厚度3mm的玻璃。这种规格的玻璃主要用于画框表面。
2、 5--6厘玻璃，主要用于外墙窗户、门扇等小面积透光造型等等 。
3、 7--9厘玻璃，主要用于室内屏风等较大面积但又有框架保护的造型之中。
4、 9--10厘玻璃，可用于室内大面积隔断、栏杆等装修项目。
5、 11--12厘玻璃，可用于地弹簧玻璃门和一些活动人流较大的隔断。
6、 15厘以上玻璃，一般市面上销售较少，往往需要订货，主要用于较大面积的地弹簧玻璃门和外墙整块玻璃墙面。
二、深加工玻璃详细介绍
为达到生产生活中的各种需求，人们对普通平板玻璃进行深加工处理，主要分类：
1、钢化玻璃-它是普通平板玻璃经过再加工处理而成一种预应力玻璃。钢化玻璃相对于普通平板玻璃来说，具有两大特征：
（1）前者强度是后者的数倍，抗拉度是后者的3倍以上，抗冲击是后者5 倍以上。
（2）钢化玻璃不容易破碎，即使破碎也会以无锐角的颗粒形式碎裂，对人体伤害大大降低。
钢化玻璃（图）
磨砂玻璃（图）
喷砂玻璃（图）
4、 压花玻璃-是采用压延方法制造的一种平板玻璃。其最大的特点是透光不透明，多使用于洗手间等装修区域。
压花玻璃（图）
5、 夹丝玻璃-是采用压延方法，将金属丝或金属网嵌于玻璃板内制成的一种具有抗冲击平板玻璃，受撞击时只会形成辐射状裂纹而不至于堕下伤人。故多采用于高层楼宇和震荡性强的厂房。
夹丝玻璃（图）
6、 中空玻璃-多采用胶接法将两块玻璃保持一定间隔，间隔中是干燥的空气，周边再用密封材料密封而成，主要用于有隔音隔热要求的装修工程之中。
中空玻璃（图）
7、 夹层玻璃-夹层玻璃一般由两片普通平板玻璃（也可以是钢化玻璃或其他特殊玻璃）和玻璃之间的有机胶合层构成。当受到破坏时，碎片仍粘附在胶层上，避免了碎片飞溅对人体的伤害。多用于有安全要求的装修项目。
夹层玻璃（图）
8、防弹玻璃-实际上就是夹层玻璃的一种，只是构成的玻璃多采用强度较高的钢化玻璃，而且夹层的数量也相对较多。多采用于银行或者豪宅等对安全要求非常高的装修工程之中。
防弹玻璃（图）
9、热弯玻璃-由优质平板玻璃加热软化在模具中成型，再经退火制成的曲面玻璃。样式美观，线条流畅，在一些高级装修中出现的频率越来越高。
热弯玻璃（图）
10、玻璃砖-玻璃砖的制作工艺基本和平板玻璃一样，不同的是成型方法。其中间为干燥的空气。多用于装饰性项目或者有保温要求的透光造型之 中。
玻璃砖（图）
11、玻璃纸-也称玻璃膜，具有多种颜色和花色。根据纸膜的性能不同，具有不同的性能。绝大部分起隔热、防红外线、防紫外线、防爆等作用。
玻璃纸（图）
12、LED光电玻璃-光电玻璃是一种新型环保节能产品，是LED和玻璃的结合体，既有玻璃的通透性，又有LED的亮度，主要用于室内外装饰和广告。

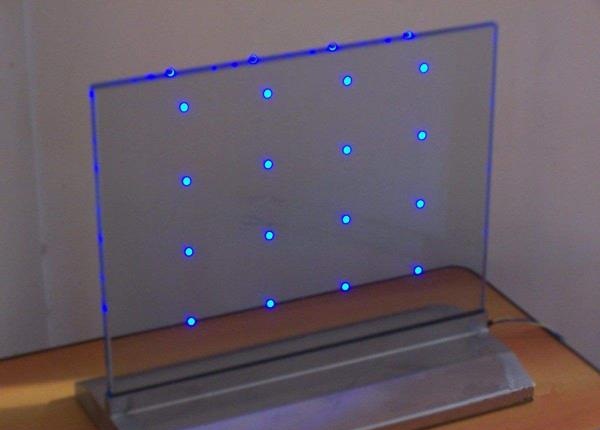

LED光电玻璃（图）
13、调光玻璃-通电呈现玻璃本质透明状，断电时呈现白色磨砂状不透明，不透明状态下，可以做为背投幕。
调光玻璃（图）
14、节能玻璃-中空玻璃、真空玻璃、低辐射玻璃、Coating low-e玻璃，纳米涂膜玻璃，隔热玻璃等。
节能玻璃（图）
三、汽车玻璃详细介绍
1、汽车夹层玻璃
夹层玻璃是指用一种透明可粘合性塑料膜贴在二层或三层玻璃之间，将塑料的强韧性和玻璃的坚硬性结合在一起，增加了玻璃的抗破碎能力，破碎后仍然能够保持能见度。多用于汽车挡风玻璃。
2、汽车区域钢化玻璃
区域钢化玻璃是钢化玻璃的一种新品种，它经过特殊处理，能够在受到冲击破裂时，其玻璃的裂纹仍可以保持一定的清晰度，保证驾驶者的视野区域不受影响。多用于汽车挡风玻璃及仪表保护屏。
汽车玻璃（图）
四、防火玻璃详细介绍
防火玻璃主要有五种，其一是夹层复合防火玻璃，其二是夹丝防火玻璃，其三是特种防火玻璃，其四是中空防火玻璃，其五是高强度单层铯钾防火玻璃。当然科技是在不断的发展，所以相关的方面也是在不断的改善，不同类别的玻璃它的效用是不一样的，所以其相关的制作工艺以及使用用途是不同的，这是需要我们进行细致化考虑和分析的。
生产工艺主要包括：
①原料预加工。将块状原料（石英砂、纯碱、石灰石、长石等）粉碎，使潮湿原料干燥，将含铁原料进行除铁处理，以保证玻璃质量。
②配合料制备。
③熔制。玻璃配合料在池窑或坩埚窑内进行高温（1550~1600度）加热，使之形成均匀、无气泡，并符合成型要求的液态玻璃。
④成型。将液态玻璃加工成所要求形状的制品，如平板、各种器皿等。
⑤热处理。通过退火、淬火等工艺，消除或产生玻璃内部的应力、分相或晶化，以及改变玻璃的结构状态。
五、磨砂玻璃加工方法
先将需要加工的平板玻璃平放在垫有粗呢或棉毯的工作台上，再在玻璃面上堆放适量的细金刚砂，用粗瓷碗反扣住金刚砂，用双手轻压碗底转圈推动。也可使用较高号水磨石地面用的磨石研磨。研磨操作应从四周边角开始逐步移向中间，直至把玻璃面研磨呈均匀的乳白色，达到透光不透视即可。
先把平板玻璃用清水洗净晾干后满涂石蜡，然后在石蜡上刻掉成各种花纹，用1:5浓度的氢氟酸溶液腐蚀玻璃面。最后倒去氢氟酸清除石蜡，用水把玻璃清洗干净为止。
其他如彩色玻璃可采用裱贴或喷涂方法加工，具体方法从略。在地面和立墙上弹线，令做好下部墙体结构、骨架立柱横梁的固定，玻璃加工裁割安装上部及全部木(金属)骨架，玻璃安装，镶边油漆及清理。
玻璃通常按主要成分分为氧化物玻璃和非氧化物玻璃。非氧化物玻璃品种和数量很少，主要有硫系玻璃和卤化物玻璃。硫系玻璃的阴离子多为硫、硒、碲等，可截止短波长光线而通过黄 、红光 ，以及近、远红外光，其电阻低，具有开关与记忆特性。卤化物玻璃的折射率低，色散低，多用作光学玻璃。氧化物玻璃又分为硅酸盐玻璃、硼酸盐玻璃、磷酸盐玻璃等。硅酸盐玻璃指基本成分为SiO2的玻璃，其品种多 ，用途广。通常按玻璃中SiO2以及碱金属、碱土金属氧化物的不同含量，又分为 ：
①石英玻璃：SiO2含量大于99.5%，热膨胀系数低，耐高温，化学稳定性好，透紫外光和红外光，熔制温度高、粘度大，成型较难。多用于半导体、电光源、光导通信、激光等技术和光学仪器中。
②高硅氧玻璃：也称vycor玻璃，主要成分为SiO2含量约95%~98%，含少量B2O3和Na2O，其性质与石英玻璃相似。
③钠钙玻璃：以SiO2含量为主，还含有15%的Na2O和16%的 CaO，其成本低廉，易成型，适宜大规模生产，其产量占实用玻璃的90%。可生产玻璃瓶罐、平板玻璃、器皿、灯泡等。
④铅硅酸盐玻璃：主要成分有 SiO2 和 PbO ，具有独特的高折射率和高体积电阻，与金属有良好的浸润性，可用于制造灯泡、真空管芯柱、晶质玻璃器皿、火石光学玻璃等。含有大量 PbO的铅玻璃能阻挡X射线和γ射线。
⑤铝硅酸盐玻璃：以 SiO2和Al2O3为主要成分，软化变形温度高，用于制作放电灯泡、高温玻璃温度计、化学燃烧管和玻璃纤维等。
⑥硼硅酸盐玻璃：以 SiO2和B2O3 为主要成分，具有良好的耐热性和化学稳定性，用以制造烹饪器具、实验室仪器、金属焊封玻璃等。硼酸盐玻璃以 B2O3为主要成分，熔融温度低，可抵抗钠蒸气腐蚀。含稀土元素的硼酸盐玻璃折射率高、色散低，是一种新型光学玻璃。磷酸盐玻璃以 P2O5为主要成分，折射率低、色散低，用于光学仪器中。
玻璃的性能：
此外，玻璃按性能特点又分为：钢化玻璃、多孔玻璃(即泡沫玻璃，孔径约40nm，用于海水淡化、病毒过滤等方面）、导电玻璃(用作电极和飞机风挡玻璃)、微晶玻璃、乳浊玻璃（用于照明器件和装饰物品等）和中空玻璃（用作门窗玻璃）等。
玻璃的原料：
玻璃生产的主要原料有玻璃形成体、玻璃调整物和玻璃中间体，其余为辅助原料。主要原料指引入玻璃形成网络的氧化物、中间体氧化物和网络外氧化物；辅助原料包括澄清剂、助熔剂、乳浊剂、着色剂、脱色剂、氧化剂和还原剂等。
玻璃的特性：
根据种类不同，玻璃有不同的特性。下面按照建筑玻璃分类方法分别介绍如下：
1、良好的透视、透光性能（3mm、5mm厚的镜片玻璃的可见光透射比分别为87%和84%）。对太阳光中近红外热射线的透过率较高，但对可见光折射至室内墙顶地面和家具、织物而反射产生的远红外长波热射线却有效阻挡，故可产生明显的“暖房效应”。净片玻璃对太阳光中紫外线的透过率较低；
2、隔声、有一定的保温性能；
3、抗拉强度远小于抗压强度，是典型的脆性材料；
4、有较高的化学稳定性，通常情况下，对酸碱盐及化学试剂盒气体都有较强的抵抗能力，但长期遭受侵蚀性介质的作用也能导致变质和破坏，如玻璃的风化和发霉都会导致外观破坏和透光性能降低；
5、热稳定性较差，极冷极热易发生炸裂。
玻璃的装饰性：
1、彩色平板玻璃可以拼成各类团，并有耐腐蚀抗冲刷、易清洗等特点。
2、釉面玻璃具有良好的化学稳定性和装饰性。
3、压花玻璃、喷花玻璃、乳花玻璃、刻花玻璃、冰花玻璃根据各自制作花纹的工艺不同，有各种色彩、观感、光泽效果，富有装饰性。
4、着色玻璃 有效吸收太阳辐射热，达到蔽热节能效果；吸收较多可见光，使透过的光线柔和；较强吸收紫外线，防止紫外线对室内影响；色泽艳丽耐久，增加建筑物外形美观。
5、镀膜玻璃 保温隔热效果较好，易对外面环境产生光污染。
6、中空玻璃光学性能良好、保温隔热性能好、防结露、具有良好的隔声性能。
1、钢化玻璃 机械强度高、弹性好、热稳定性好、碎后不易伤人、不易发生自爆。
2、夹丝玻璃 受冲击或温度骤变后碎片不会飞散；可短时防止火焰蔓延；有一定的防盗、防抢作用。
3、夹层玻璃 透明度好、抗冲击性能高、夹层PVB胶片粘合作用保护碎片不散落伤人，耐久、耐热、耐湿、耐寒性高。
